IFC Attribute & Userdefined Types
Wir freuen uns, euch unseren Changelog nun auf zwei Sprachen bereitstellen zu können! Wir wollen, dass ihr alle Neuerungen möglichst einfach mitbekommt und hoffen, dass wir euch so noch etwas besser mitnehmen können. Die Dokumentation soll ebenfalls bald auf Deutsch verfügbar sein. Hier arbeiten wir derzeit noch an den Übersetzungen und informieren euch, wenn es so weit ist.
Gute Nachrichten für alle IFC-Fans! Mit dem neuesten Update werden nun IFC-Attribute und die Definition des ObjectType für benutzerdefinierte Typen bei der Klassifikation mit IFC-Klassen unterstützt.
🆕 IFC-Attribute
Du kannst jetzt Anforderungen für IFC-Attribute festlegen, z. B.:
Das Attribut „Description“ als Pflichtfeld definieren.
Das Attribut „Name“ muss einen bestimmten Wert haben – abhängig von der Spezifikation.

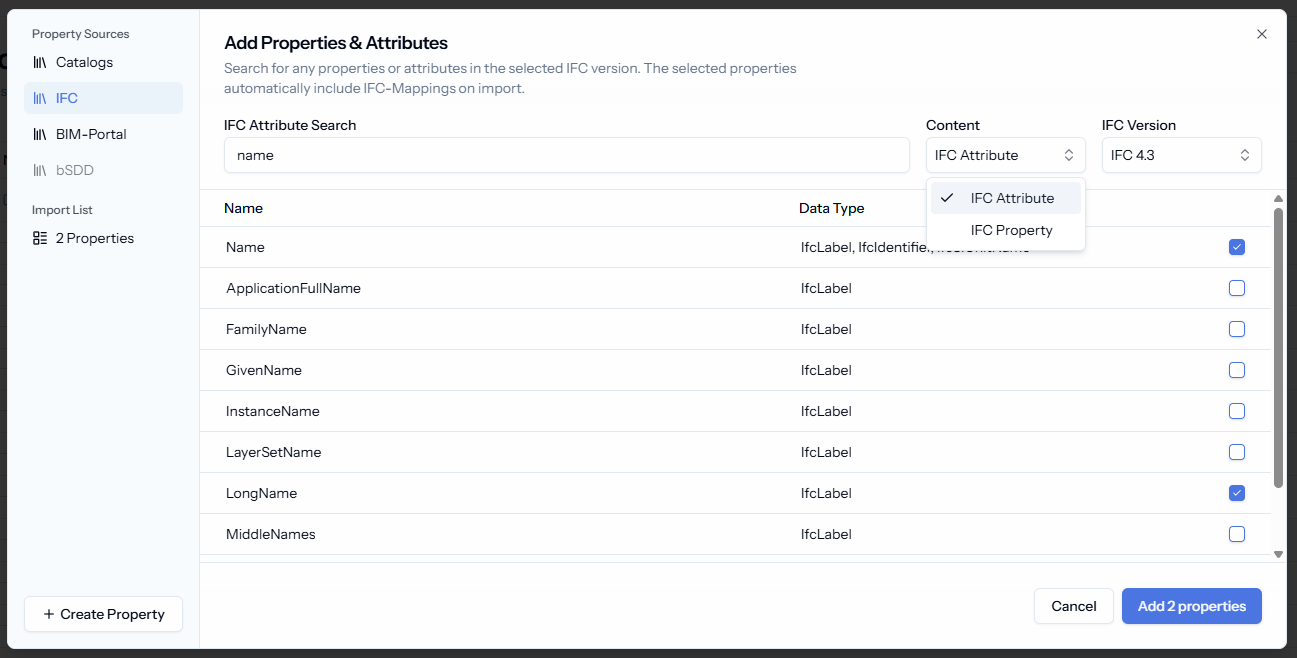

IFC-Attribute können genauso wie IFC-Properties beim Erstellen von Merkmalen ausgewählt werden. Gehe dazu in den Reiter “IFC” und wähle als Inhalt “IFC-Attribute” aus.
Wenn du ein bestehendes Merkmal auf ein IFC-Attribut mappen möchtest, gehe in die IFC-Einstellungen des Merkmals und wechsle das Mapping auf “IFC-Attribut”.
💡 IFC Attributes vs. IFC Properties
Obwohl im Deutschen die Begriffe Attribute, Properties, Merkmale, Eigenschaften etc. teils synonym verwendet werden, gibt es im IFC-Schema eine klare Unterscheidung zwischen den Attributes und Properties:
Properties leben in Property Sets und werden an Elemente oder Typen angehängt (z. B. „IsExternal“ im Property Set Pset_WallCommon oder benutzerdefinierte Merkmale und Property Sets).
Attribute sind direkt am Element oder Typ selbst definiert (z. B. „Name“, „Description“ oder „GlobalID“).
🆕 Object Type für PredefinedType = Userdefined

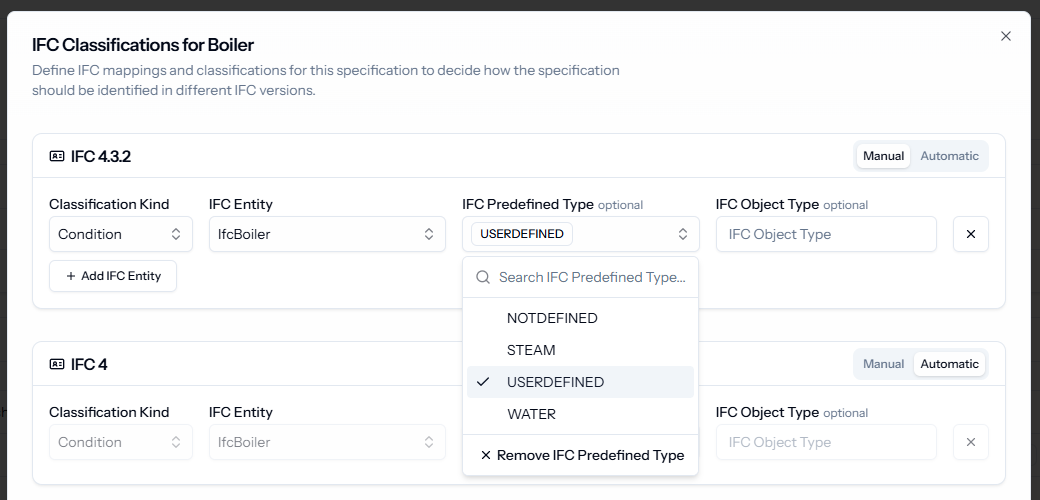

Wenn du IFC-Entitäten mit benutzerdefinierten Typen für die Klassifizierung nutzt, kannst du jetzt die Object Types angeben. Sobald du den Predefined Type auf „Userdefined“ setzt, erscheint automatisch ein Eingabefeld für den Object Type, in dem du deine eigenen Typen eintragen kannst.
Hinweis: Aktuell werden die Object Types nur auf der Plattform (inkl. IDS-Export) unterstützt. Die Unterstützung im Revit-Plugin und IFC Studio folgt später.
